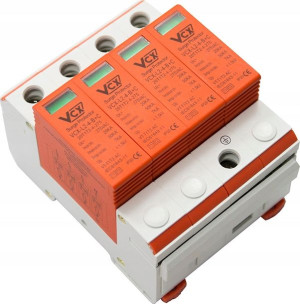

Ogranicznik Przepięć Ac 4p 12.5ka B+c Ochronnik

Opis

OGRANICZNIK PRZEPIĘĆ 12.5kA KLASY T1+T2 (B+C) 4PVCX-L2-4-B+C(TRÓJFAZOWY)(WSZYSTKIE OGRANICZNIKI KTÓRE OFERUJEMY POSIADAJĄ ODPOWIEDNIE CERTYFIKATY ORAZ DEKLARACJE ZGODNOŚCI)DANE TECHNICZNE:Model - VCX-L2-B+CKlasa ochrony - T1+T2 (B+C)Spełnianie wymogów - klasa I+IIWykonanie - warystoroweBieguny - 4PWymagane zabezpieczenie - 32APrzyłącza max - 35mm2Maksymalne napięcie pracy - Uc 275 V ACPrąd próbny (8/20) In - 20kAPrąd max. (8/20) Imax - 50kAPrąd impulsowy - Iimp (10/350) 12.5kANapięciowy poziom ochrony - 1,6 kVMontaż - szyna 35mmTemperatura składowania - -30/+70°CTemperatura otoczenia pracy - -30/+50°CKlasa szczelności - IP 20Sercem ochronnika jest element warystorowy, o rezystencji zależnej głównie od napięcia na jego zaciskach.

WYMIARY:Szerokość - 72mmWysokość - 80mmGłębokość - 62mmMontaż na szynie TH 35mmOchronniki przepięć klasy T1+T2 (B+C):- Dedykowane są do ochrony instalacji zasilających nN przed skutkami przepięć indukowanych i łączeniowych. Mogą być instalowane do sieci typu: TN, TNC, TNCS, TNS, TT.- Powinny być stosowane jako jednocześnie pierwszy i drugi stopień ochrony w tablicach piętrowych, podrozdzielniach. Ochronniki zamontowane winny być się w miejscach wprowadzeń instalacji elektrycznej do budynku.- Zapewniają kompletną ochronę instalacji elektrycznej oraz zasilanych z niej urządzeń elektrycznych przed działaniem części prądu piorunowego oraz innego rodzaju przepięciami.

SCHEMAT PODŁĄCZENIA OGRANICZNIKA:Redukują przepięcia i sprowadzają do ziemi prądy udarowe pochodzące od obu rodzajów przepięć – bezpośrednich oraz pośrednich. Zapewniają jednocześnie dwustopniowy poziom ochrony.

Stosowanie modułowych ochronników przepięć VCX-B+C klasy B+C nie wymaga używania dławików odsprzęgających.

Zapewniają skuteczną ochronę komputerów, urządzeń RTV/AGD i itp.

Wyposażone są w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).

Produkt może być montowany wyłącznie przez osoby uprawione.

Przed montażem należy odłączyć zasilanie.
