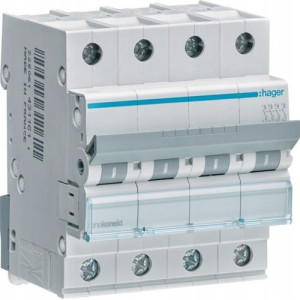

Hager Wyłącznik Nadprądowy 4p C 40a 6ka Ac Mcn440e

Opis

Hager, MCB Wyłącznik nadprądowy Icn=6000A 4P C 40A, MCN440EKonstrukcjaLiczba biegunów chronionych: 4Liczba biegunów: 4 PUkład biegunów: 4 PCharakterystyka wyzwalania: CFunkcjeZ rozłączanym biegunem N: NieKonfiguracjaLiczba modułów: 4Charakterystyka elektrycznaZnamionowa zwarciowa zdolność łączeniowa Icn: 6 kANapięcie znamionowe łączeniowe Ue (AC): 230 / 400 VTyp napięcia zasilającego: ACCzęstotliwość: 50/60 HzNapięcieZnamionowe napięcie izolacji Ui: 500 VZnamionowe napięcie udarowe wytrzymywane Uimp: 4000 VPrądPrąd znamionowy In: 40 APrąd znamionowy wyłączalny zwarciowy roboczy Ics: 6 kAMin./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego: 1.13 / 1.45 InMin./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego: 5 / 10 InMin./max. wartość natężenia prądu DC zadziałania zabezpieczenia bezzwłocznego: 7 / 15 InMin./max. wartość natężenia prądu DC zadziałania zabezpieczenia zwłocznego: 1.13 / 1.45 InZdolność wyłączania 1P przy 400 V (EN 60947-2).: 3 kAZnam. zdolność wyłącz. zwarciowego Icn poniżej 400V AC zgodnie z IEC 60898-1: 6 kAZdolność wyłączania 400V (NF EN 60947-2): 10 kAZdolność wyłączania 415V (NF EN 60947-2): 10 kAPrąd / TemperaturaPrąd znamionowy w temperaturze -25°C: 50 APrąd znamionowy w temperaturze -20°C: 49.2 APrąd znamionowy w temperaturze -15°C: 48.4 APrąd znamionowy w temperaturze -10°C: 47.5 APrąd znamionowy w temperaturze -5°C: 46.6 APrąd znamionowy w temperaturze 0°C: 45.8 APrąd znamionowy w temperaturze 30°C: 40 APrąd znamionowy w temperaturze 35°C: 38.8 APrąd znamionowy w temperaturze 40°C: 37.5 APrąd znamionowy w temperaturze 45°C: 36.2 APrąd znamionowy w temperaturze 50°C: 34.8 APrąd znamionowy w temperaturze 55°C: 33.4 APrąd znamionowy w temperaturze 60°C: 31.9 APrąd znamionowy w temperaturze 65°C: 30.3 APrąd znamionowy w temperaturze 70°C: 28.6 AWspółczynnik korekcyjny prąduWspółczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie 1Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie 0.95Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie 0.9Współczynnik kor. prądu znam. dla 6 aparatów zainstalowanych obok siebie 0.85Współczynnik korekcyjny wyzwalacza bezzwłocznego przy częstotliwości 100 Hz 1.1Współczynnik korekcyjny wyzwalacza bezzwłocznego przy częstotliwości 200 Hz 1.2Współczynnik korekcyjny wyzwalacza bezzwłocznego przy częstotliwości 400 Hz 1.5Współczynnik korekcyjny wyzwalacza bezzwłocznego przy częstotliwości 60 Hz 1WymiaryGłębokość produktu: 70 mmWysokość produktu: 83 mmSzerokość produktu: 70 mmCzęstotliwośćCzęstotliwość (zakres do ETIM): 50 do 60 HzMocCałkowite straty mocy dla prądu znamionowego: 22.4 WStraty mocy na biegun dla prądu znamionowego: 6.2 WWytrzymałośćWytrzymałość elektryczna (liczba cykli): 4000Wytrzymałość mechaniczna (liczba cykli): 20000Instalacja / MontażMoment dokręcający: 2,8 NmPodłączeniePrzekrój przewodu elastycznego (linka) w zacisku: 1 / 25mm²Przekrój przewodu sztywnego (drut) w zacisku: 1 / 35mm²Pojemność zacisku wejściowego/wyjściowego dla przewodu sztywnego (drut): 1 / 35 mm²Pojemność zacisku wejściowego/wyjściowego dla przewodu elastycznego (linka): 1 / 25 mm²Rodzaj przyłącza: ze śrubąNormaNorma: EN 60898-1Dyrektywa europejska WEEE: dotyczyBezpieczeństwoStopień ochrony: IP20Warunki użytkowaniaTemperatura robocza: -25...70 °CStopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: 2Klasa ograniczenia energii I²t.: 3Temperatura przechowywania/transportu: -25...80 °C
