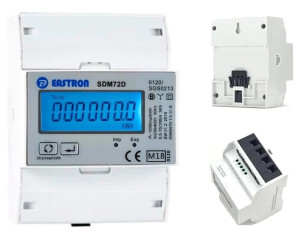

VCX Trójfazowy Licznik 3-FAZ SDM72D MID
Opis
Trójfazowy Licznik Energii ElektrycznejSDM72D MIDLicznik trójfazowy z podświetlanym wyświetlaczem LCD wskazującym różne parametry pracy licznika, mające zastosowanie w pomiarach energii dla zastosowań przemysłowych i komercyjnych.
Model SDM72D - mierzy i wskazuje pobór energii czynnej (kWh).
Liczniki są zgodne z Unijną Dyrektywą 2004/22/WE, nazywaną dyrektywą MID – Measuring Instrument Directive pol.: dyrektywa dotycząca urządzeń pomiarowych z dnia 31 marca 2004 roku.
Zestaw zawiera:1szt. Licznik Energii Elektrycznej SDM72D MIDParametry pracy:Napięcie znamionowe: 230/400V AC (3~)Napięcie pracy: 80%-120% UnOdporność na napięcie: AC 4kV-1mOdporność na napięcie udarowe: 6kV-1,2/50µSPrąd: 10AMaksymalny prąd znamionowy: 100APrąd rozruchowy: 0,4% lbOdporność na przeciążenia: 30 Imax – 0,01sCzęstotliwość pracy: 50 Hz +/- 10%Pobór mocy: ≤2W/10VA/FazaWyświetlacz 1000imp/kWhParametry techniczne:Dokładność: klasa 1Standard międzynarodowy dokładności pomiaru energii czynnej: IEC 62053-21/EN EN50470-1/3,Temperatura pracy: -20°C / + 55°CTemperatura magazynowania: -40°C / + 70°CTemperatura referencyjna: +23°C +/- 2°CWilgotność podczas pracy: ≤90%Wilgotność podczas magazynowania: ≤95%Czas uruchomienia: 10 sekundOchrona przed wnikaniem wody i pyłu: IP51Środowisko mechaniczne: M1Stopień ochrony: IIWymiary:Wysokość: 100mmSzerokość: 72mmGłębokość: 66mmSchemat podłączenia:Zacisk 1/5: L1 IN/OUTZacisk 2/6: L2 IN/OUTZacisk 3/7: L3 IN/OUTZacisk 4/8: neutralnyWskazówki dotyczące montażuPrzed podłączaniem licznika upewnij się, że nie jest on podłączony do prądu.
Używaj wyłącznie izolowanych narzędzi.
Przed uruchomieniem sprawdź poprawność podłączenia przewodów oraz ich adekwatność dla maksymalnego prądu licznika.
Montuj licznik wyłącznie w otoczeniu suchym, czystym, zabezpieczonym przed zabrudzeniem i ryzykiem uszkodzeń.
Nie dotykaj zacisków licznika narzędziami nieizolowanymi, gołymi rękami lub innymi nieprzeznaczonymi do tego przedmiotami.
Po zamontowaniu licznika zamknij pokrywę ochronną, nie zrywaj plomb, nie otwieraj pokrywy – doprowadzić może do błędnych wskazań i unieważnienia gwarancji.
Po zamontowaniu urządzenie może być obsługiwane wyłącznie przez uprawniony personel.1.
Szyna DIN
