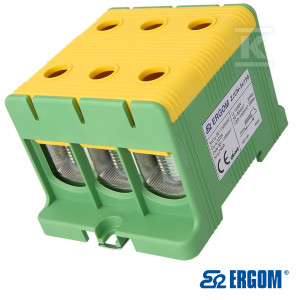

З'єднувальна клемна колодка ZJUN-3x150 жовто-зелена

Opis

Рейкова клема Al/Cu ZJUN-3x150 призначена для з'єднання алюмінієвих та мідних проводів з номінальним перерізом 150 мм² в установках з напругою до 1000 В. Застосовується в розподільних шафах низької напруги та розподільних системах, які вимагають безпечного та надійного з'єднання алюмінієвих та мідних жил.Клеми відповідають вимогам стандарту PN-EN 60947-7-1 щодо клемних колодок для мідних проводів. Додатково отримали позитивний результат випробування на коротке замикання згідно з IEC TS 60947-7-5:2021 (п. 9.4.6) для клем, що працюють з алюмінієвими жилами.Струмопровідна доріжка виконана зі сплаву алюмінію з олов'яним покриттям, що забезпечує сумісність з проводами Al та Cu та обмежує ризик контактної корозії. Сталеві гвинти з контактною пастою покращують якість контакту та стабільність з'єднання. Корпус і кришка з поліаміду 6.6 забезпечують високу механічну міцність та клас займистості UL 94 V0.Клема призначена виключно для монтажу на рейці TSE 35 або безпосередньо на основі.Електричні характеристики:- номінальний струм Al: 290 А- номінальний струм Cu: 320 А- номінальна напруга ізоляції Ui: 1000 В- електрична міцність: 4 кВ- номінальний переріз: 150 мм²- діапазон перерізів проводів: 35–150 мм²Механічні характеристики:- кількість струмопровідних доріжок: 3- кількість полюсів: 1- кількість гвинтів: 6- матеріал струмопровідної доріжки: сплав алюмінію з олов'яним покриттям- матеріал корпуса та кришки: поліамід 6.6- матеріал гвинтів: оцинкована сталь з контактною пастою- довжина зачищення проводу: 30 мм- форма обтиску наконечника на літцендрат: трапеція- рекомендований момент затягування: 30 Нм- рекомендований тип викрутки: HEX (M8)- монтаж: рейка TSE 35 або безпосередньо на основі- габаритні розміри (В x Ш x Г): 97 x 73 x 59 мм- ступінь захисту: IP20- клас займистості: UL 94 V0- колір: жовто-зеленийСтандарти:- PN-EN 60947-7-1- IEC TS 60947-7-5:2021 п. 9.4.6
