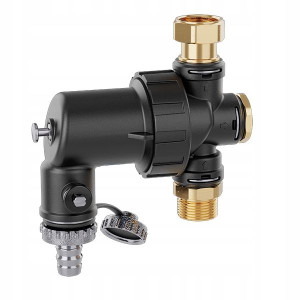

DIRTMAGMINI filtr z magnesem Caleffi separator

Opis

DIRTMAGMINI - Kompaktowy filtr z magnesem do montażu pod kotłemKorpus z technopolimeru.

Zawór spustowy z przyłączem do węża, chromowany.

Przyłącze od strony kotła z gwintem wewnętrznym z ruchomą nakrętką.

Przyłącze od strony instalacji z gwintem zewnętrznym.

Maks. ciśnienie pracy: 3 bar.

Zakres temperatury pracy: 0–90 °C.

FunkcjaKompaktowy filtr DIRTMAGMINI® usuwa zanieczyszczenia znajdujące się w wodzie instalacyjnej chroniąc w ten sposób pompy obiegowe oraz wymiennik w źródle ciepła.

Element magnetyczny wychwytuje zanieczyszczenia ferromagnetyczne, a filtr eliminuje pozostałe zanieczyszczenia. Dzięki swoim kompaktowym rozmiarom, urządzenie może zostać zamontowane bezpośrednio przy źródle ciepła nawet w miejscach o ograniczonej przestrzeni montażowej.

Specyfikacja technicznaMateriały:Korpus: PA66G30Wewnętrzny element filtracyjny: POM /stal nierdzewna EN 10088-2 (AISI 304)Złączki: mosiądz EN 12165 CW617NUszczelnienia hydrauliczne: EPDMZawór spustowy ze złączką do podłączenia węża: mosiądz EN 12164 CW614N, chromowanyPrzyłącza:od strony kotła: 3/4” GW, 1”GW (ISO 228-1) z nakrętkąod strony instalacji: 3/4” GZ, 1”GZ (ISO 228-1)Wykonanie:Medium: woda, nietoksyczne roztwory glikoluMaksymalne stężenie glikolu: 30 %Maksymalne ciśnienie pracy: 3 barZakres temperatury pracy: 0–90 °CŚrednica oczka siatki filtra: 800 μmIndukcja magnetyczna: 1,3 TKv (m3/h): 4,2Zasada działaniaFiltr DIRTMAGMINI® oddziela i wyłapuje zanieczyszczenia w instalacji dzięki zastosowaniu siatkowego wkładu filtracyjnego. Dodatkowo wewnątrz korpusu urządzenia, wyłapywane są cząstki ferromagnetyczne przez element magnetyczny. Pewna część mniejszych cząstek, nie zatrzymana przez element filtracyjny, wytrąca się z wody i osadza w komorze, a następnie jest usuwana z obiegu. Specjalny profil dna pozwala na skuteczne gromadzenie i usuwanie zanieczyszczeń. Zanieczyszczenia są usuwane poprzez otwarcie zaworu spustowego.

Szczegóły konstrukcyjneTechnopolimerFiltr z magnesem został wykonany z technopolimeru przeznaczonego do użytku w instalacjach grzewczych i chłodniczych.

Główne cechy tego materiału:duża odporność na obciążenie przy zachowaniu kształtu;duża odporność na pękanie;niska chłonność wilgoci;duża odporność na ścieranie spowodowane przepływającym medium;odporność na odkształcenia spowodowane zmianą temperatury;przystosowany do pracy z roztworami glikolu i dodatkami.

Te podstawowe właściwości w połączeniu ze specjalnym ukształtowaniem elementów najbardziej narażonych na obciążenia sprawiają, że urządzenia wykonane z technopolimeru mogą być z powodzeniem stosowane zamiast urządzeń z mosiądzu.

KompaktowyDzięki kompaktowym rozmiarom, filtr można łatwo zamontowaćw ograniczonych przestrzeniach pod kotłem wiszącym, bez konieczności stosowania dodatkowych akcesoriów.

InstalacjaFiltr z wkładem magnetycznym powinien być montowany na rurociągu powrotnym w celu ochrony kotła przed wszystkimi zanieczyszczeniami z instalacji, w szczególności podczas uruchomienia.

Urządzenie może być montowane na rurze pionowej i poziomej, z zaworem spustowym zawsze w odpowiedniej pozycji, zgodnie z kierunkiem przepływ wskazanym przez strzałkę na korpusie zaworu. Urządzenie posiada ręczny odpowietrznik.
