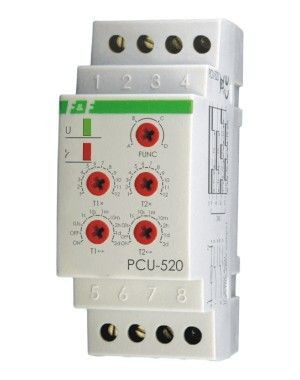

Przekaźnik czasowy uniwersalny PCU-520 UNI 12-264V AC/DC

Opis

Przekaźnik czasowy uniwersalny PCU-520 UNI 12-264V AC/DCNastawa dwóch czasów T1 i T2 (czasu pracy i czasu przerwy)Przeznaczenie:Przekaźniki  czasowe   służą do  sterowania czasowego w układach automatyki przemysłowej i domowej (np.:wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).

Działanie:Funkcje:*OPÓŹNIONE WYŁĄCZENIE (A)Do czasu załączenia przekaźnika styki pozostają w pozycji 1-5, 2-8. Po podaniu napięcia zasilającego styki zostają przełączone w pozycję 1-6, 2-7 na czas t1. Po odmierzeniu czasu t1 styki powracają do pozycji 1-5, 2-8 na czas  t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-5, 2-8 na czas  t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-6, 2-7 Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.*OPÓŹNIONE ZAŁĄCZENIE (B)Po podaniu napięcia zasilającego styki pozostają w pozycji  1-5, 2-8 przez czas t1. Po odmierzeniu czasu t1 następuje przełączenie  styków w pozycję 1-6, 2-7 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-5, 2-8. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.*OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE (C)Tryb pracy opóźnionego wyłączania realizowany cyklicznie w ustawionych   odstępach  czasu pracy i przerwy.*OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE (D)Tryb pracy opóźnionego załączania realizowany cyklicznie w ustawionych   odstępach  czasu pracy i przerwy.* Ustawienie przełącznika obrotowego zakresu czasowego w pozycji:      ON przy włączonym zasilaniu powoduje trwałe załączenie styku  w pozycję 1-6, 2-7.      OFF przy włączonym zasilaniu powoduje trwałe załączenie styków  w pozycję 1-5, 2-8.* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu  zasilania.* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.

Dane techniczne:zasilanie 12-264V AC/DCprąd obciążenia  2×(styk separowany 2Pzakres nastawy czasu pracy 0,1sek÷24hopóźnienie zadziałania sygnalizacja zasilania  LED zielonasygnalizacja stanu styku LED czerwonapobór mocy  1,2Wtemperatura pracy  -25÷50°Cprzyłącze zaciski śrubowe 2,5mm²wymiary  2 moduły (35mm)montaż na szynie TH-35
