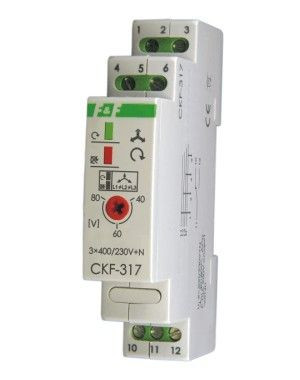

Czujnik kolejności i zaniku fazy CKF-317

Opis

Czujnik kolejności i zaniku fazy CKF-317Z regulowanym progiem asymetrii napięciowej zadziałania. Styk 1P.

Przeznaczenie:Czujnik kolejności i zaniku faz przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożących zniszczeniem silnika, oraz zabezpieczeniem kierunku obrotów silnika w przypadku zmiany faz przed czujnikiem.

Działanie:Zanik napięcia w co najmniej jednej, dowolnej fazie  lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4sek, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy  wzroście napięcia o 5V powyżej napięcia zadziałania  (ti. o wartość histerezy napięciowej). Przy powyższych anomaliach uruchomienie silnika jest niemożliwe. W przypadku zmiany kolejności faz przed czujnikiem powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika. Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz.

Dane techniczne:zasilanie 3×400/230V+Nstyk  separowany 1Pprąd obciążenia sygnalizacja zasilania / właściwa kolejność faz LED zielonasygnalizacja niewłaściwej kolejności faz LED czerwonaasymetria napięciowa zadziałania  40÷80V~histereza napięciowa  5V~opóźnienie wyłączenia  4sekpobór mocy  0,56Wtemperatura pracy  -25÷40°Cprzyłącze zaciski śrubowe 2,5mm²wymiary 1 moduł (18mm)montaż na szynie 35mm
