Regulator ładowania MPPT, EPEVER XTRA4210N-XDS2 40A 12/24V
Opis

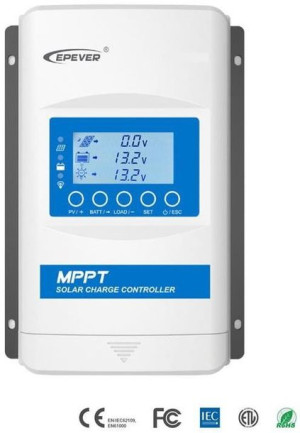

Regulator ładowania EPEVER MPPT XTRA4210N-XDS2 40ANowa seria regulatorów ładowania, najbardziej rozpoznawanej na rynku marki danego asortymentu, czyli EPEVER.
Produkt przeznaczony jest do instalacji off-gridowych, czyli nie podłączonych do sieci energetycznej. Znajdzie zastosowanie wszędzie tam, gdzie potrzebna jest energia w postaci stałego prądu, gdzie odbiorniki typu telewizor działający pod 12V DC podpinamy bezpośrednio do regulatora, ale i nie tylko. Jeśli stworzymy zestaw wraz z przetwornicą, z prądu stałego na przemienny, możemy korzystać z zasilania jak w domowym gniazdku. Regulator przy konfiguracji z przetwornicą zapewnia wtedy bezpieczeństwo i najwyższą wydajność ładowania akumulatora, co jest w sumie jego podstawową funkcją.
Przedstawiany model posiada algorytm ładowania MPPT, czyli śledzi maksymalny punkt mocy w bieżącym momencie. Pozwala to wykorzystać pełną moc z każdego modułu fotowoltaicznego, który jest do niego podłączony, oczywiście mieszczący się w maksymalnym prądzie i napięciu wejściowym. Porównując algorytm MPPT do prostszego i tańszego PWM, ten pierwszy przekształca nadwyżkę napięcia na większy prąd, co pozwala na wykorzystanie całej mocy na produkcję. Przy PWM jeśli napięcie modułu wynosi załóżmy 30V, a system off-gridowy mamy złożony na 12V, to korzystamy jedynie z energii w zakresie od 0 do 12V, czyli reszta od 12 do 30V jest zmarnowana. MPPT w tym przypadku pozwala na wykorzystanie całego zakresu napięcia - od 0 do 30V podwyższając prąd. (będąc dokładnym przy systemie 12V PWM wykorzystuje zakres od 0 do około 14,5V, czyli do maksymalnego napięcia ładowania akumulatora, które jest wyższe niż systemu, czyli 12V)Tworzenie zestawuModuł fotowoltaiczny:Od 5Wp do max 780Wp przy wybraniu napięcia 12V akumulatora oraz obciążenia.
Od 5Wp do max 1560Wp przy wybraniu napięcia 24V akumulatora oraz obciążenia.
Podając moc modułów PV, wymienia się moc szczytową w przyjętych normą warunkach (STC). Do regulatora można podłączyć maksymalnie 780Wp przy wybranym systemie 12V, jednak jego zdolność ładowania akumulatora to prąd 40A, także jeśli podłączymy moduł(y) 780Wp, to i tak maksymalnie wykorzystamy z niego 40A (max prąd regulatora) * ~13V (szacunkowe, zaniżone napięcie ładowania akumulatora) = 520W. Przy systemie 24V wartości nam się podwajają. Z racji tego, że regulator posiada algorytm ładowania MPPT, nie musimy sugerować się napięciem modułu PV, nie możemy jedynie przekroczyć maksymalnej wartości 92V napięcia z PV.
Akumulator:Baterię najlepiej dopasować do wybranego modułu PV, żeby dzienna produkcja w pełni została wykorzystana. Prościej jednak zacząć dobór od określenia, ile czasu ma nam działać podłączony odbiornik bez doładowania. Załóżmy, że posiadamy router, który działa pod 12V i jego moc ciągła wynosi 12W. Szacunkowo akumulator 120Ah potrafi oddać energię o prądzie 1A przez 120h, także pomijając czynniki zmienne typu temperatura, sprawność akumulatora etc, taki sprzęt podziała nam przez 5 dni i nocy. Licząc powyższe wartości w kWh, aby prościej było dopasować PV, wychodzi że przez 5 dób router zużywa 1,44 kWh, a przez 30 dni 8,64 kWh. Wypadałoby zatem podłączyć moduł PV, który zdolny jest wyprodukować miesięcznie niecałe 10 kWh. Biorąc pod uwagę warunki nasłonecznienia w Polsce, będzie to moc modułu około 300Wp jeśli chcemy zasilać sprzęt przez cały rok, a nawet 150Wp, jeśli chcemy zasilić przykładowy router od marca do października. Pogoda jest zmienna, także wszystko zależy od łaski natury, pamiętajmy o tym.
Przykładowo system 12V:Moduł PV 100Wp - akumulator 50AhModuł PV 140Wp - akumulator 70AhModuł PV 190Wp - akumulator 100AhModuł PV 210Wp - akumulator 120AhModuł PV 300Wp - akumulator 150AhModuł PV 500Wp - akumulator 200AhModuł PV 780Wp - akumulator 400AhSpecyfikacja technicznaNominalne napięcie systemu - 12/24V DC (automatyczne wykrycie i ustawienie)Obsługiwane typy baterii - kwasowo-ołowiowe (Sealed, AGM, żelowe); Litowe (LiFePO4, LiNiCoMnO2) bądź regulacja ręczna napięć ładowaniaWejściowy zakres napięć akumulatora - 8~32VZnamionowy prąd ładowania - 40AZnamionowy prąd rozładowania (obciążenia) - 40AZnamionowa moc ładowania - 520W (12V), 1040W (24V)Maksymalna dopuszczalna moc podłączonych modułów fotowoltaicznych - 780W (12V), 1560W (24V)Maksymalna średnica przewodów do umieszczenia w zaciskach (PV, akumulator, obciążenie) - 16mm2Maksymalna sprawność konwersji - 98,6%Sprawność śledzenia MPP - ≥99,5%Zakres napięcia MPP - napięcie akumulatora +2V ~ 72VMaksymalne napięcie wejściowe PV (obwodu otwartego) - 92V przy temperaturze 25℃Napięcie ładowania w fazie wyrównani
