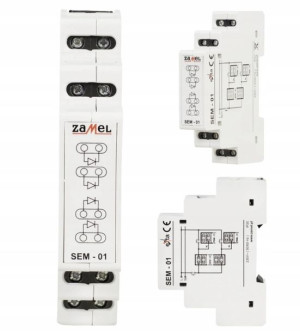

Separator Wejść EXTA ZAMEL SEM-01

Opis

Separator wejść 4- WyjściowyZAMEL SEM-01 ✔️ Rozdział sygnałów sterujących ✔️ Obudowa jednomodułowa Wykorzystanie przy budowie systemu sterowania ✔️ Montaż na szynie TH 35 ✔️ Cztery niezależne elementy separujące ✔️ Dwa wyjścia przekaźnikowe o maksymalnej obciążalności 16 AZestaw składa się z1 szt. Separator wejść SEM-01Instrukcja obsługi w języku polskim ➡️ Separator wejść SEM-01 służy do rozdziału sygnałów sterujących na dane grupy układów, blokując jednocześnie dostęp tych sygnałów do innych układów. ➡️ Separator jest wykorzystywany przy budowie systemów sterowania z wykorzystaniem aparatury budynkowej serii EXTA. ➡️ Przy pomocy tego układu możemy uzależniać wpływ sygnałów sterujących doprowadzonychdo wejść wyzwalających układu od potrzeb użytkownika. ➡️ Separator przepuszcza sygnał w jedną stronę, natomiast blokuje przejście sygnału w stronę przeciwną. W jednej obudowie mieszczą się 4 niezależne układy separatorów, które mogą być do wykorzystania w tworzonym systemie sterowania.

Montaż i podłączenieRozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.

Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

Zamontować urządzenie SEM-01 w rozdzielni na szynie TH-35.

Podłączyć przewody pod zaciski zgodnie z przyjętym systemem sterowania i współpracy z innymi produktami serii eXta.

Załączyć obwód zasilania.

Dane techniczne:Maksymalne napięcie pracy: 300 V~Liczba separatorów w obudowie: 4Dopuszczalny prąd separatora: 1 AMaksymalny spadek napięcia na separatorze: 1 VLiczba zacisków przyłączeniowych: 8Przekrój przewodów przyłączeniowych: 0,2 2,50 mm2Temperatura pracy: -20 +45 CPozycja pracy: dowolnaMocowanie obudowy: szyna TH 35 (wg PN-EN 60715)Stopień ochrony obudowy: IP20 (PN-EN 60529)Klasa ochronności: IIKategoria przepięciowa: IIStopień zanieczyszczenia: 2
