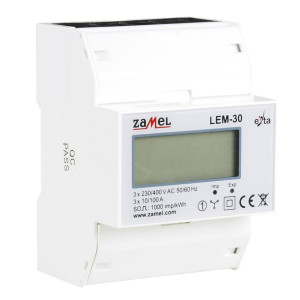

Licznik energii elektrycznej 3x230V 100A LEM-30 LCD 4mod EXTA ZAMEL

Opis

Licznik energii elektrycznej 3x230V/400V 100A LEM-30 LCD 4mod EXTA ZAMELProducent: ZamelMarka: ExtaKod producenta: EXT10000235Krótka nazwa: LEM-30EAN: 5903669207092Opis:Licznik LEM-30 z podświetlanym wyświetlaczem LCD służy do monitorowania zużycia energii elektrycznej sieci trójfazowej w zastosowaniach komercyjnych i przemysłowych, mierzy i wyświetla kWh. Dzięki wyposażeniu licznika w dodatkowe wyjście impulsowe, istnieje możliwość podłączenia urządzenia zliczającego. Licznik z łatwością można zamontować w szafach elektrycznych lub podłączyć do zewnętrznego źródła zasilania.

Cechy:Licznik 3-fazowy.

Dokładność pomiaru w klasie 1.

Pomiar bezpośredni.

Wyjście impulsowe.

Wyświetlacz LCD.

Osłony zacisków i możliwość plombowania.

Zastosowanie:Instrukcja instalacji licznika LEM-30Przed przystąpieniem do czynności montażowych należy zapoznać się z instrukcją i zastosować się do wymagań dotyczących miejsca montażu.

Wszystkie prace montażowe należy przeprowadzać po wyłączeniu napięcia pomiarowego.

Należy używać tylko narzędzi izolowanych.

Używane przewody powinny przewodzić prąd o maksymalnym natężeniu zakładanym dla danego licznika.

Zamontować urządzenie w rozdzielnicy na szynie TH35.

Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.

Załączyć obwód zasilania.

Nie wolno dotykać zacisków łączeniowych licznika bezpośrednio gołymi rękami, przedmiotami metalowymi, nieizolowanym drutem albo innym przedmiotem przewodzącym, gdyż stwarza to ryzyko porażenia prądem elektrycznym, w wyniku którego może dojść do urazów, poważnych obrażeń albo śmierci.

Konserwacja i naprawy licznika mogą być wykonywane jedynie przez wykwalifikowany personel.

Licznik należy chronić przed upadkiem i udarami mechanicznymi, które mogą spowodować uszkodzenie precyzyjnych podzespołów w jego wnętrzu i negatywnie wpłynąć na dokładność realizowanych pomiarów.

UWAGA: W przypadku korzystania z wyjścia impulsowego (zaciski 8, 9), do układu należy doprowadzić dodatkowe napięcie zasilające z zakresu 12 ÷ 27 V DC poprzez rezystor R (470 Ω ÷ 1 kΩ) ograniczający wartość prądu.

W skład zestawu wchodziLicznik.

Instrukcja.
