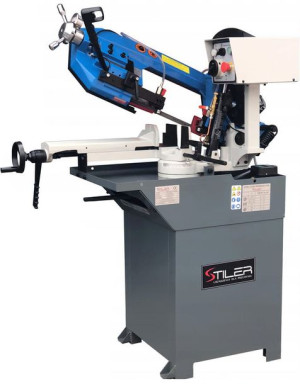

Przecinarka taśmowa STILER BS 170G

Opis

Oryginalna przecinarka taśmowa STILER BS 170GNOWY MOCNIEJSZY MODEL. PROFESJONALNA, BARDZO MOCNA I WYDAJNAPowszechnie stosowana w zakładach ślusarskich, produkcyjnych, rzemieślniczych.

W nowym modelu zastosowano mocniejszy silnik wyposażony w dodatkowe zabezpieczenia, bezobsługowy siłownik hydrauliczny nowej generacji, chłodzenie cieczą w układzie zamkniętym z dużą wanną odpływową.

Głównymi atutami maszyna są: obrotowe ramię do 60º, siłownik hydrauliczny nowej generacji, mocniejszy silnik 1,1 kW, wydajniejszy układ chłodzenia.

Nowy mocniejszy silnik 1,1kW oraz przekładnia zapewniają duża moc maszyny oraz jej bezproblemową obsługę i eksploatację.

Maszyna wyposażona jest w sprężynę naciągową oraz szybki docisk imadła.

Łożyskowane prowadnice zapewniają pewne i równe prowadzenie taśmy w ciętym materiale. Dużym plusem jest chłodzenie taśmy tnącej umieszczone bezpośrednio na prowadnicy.

W zestawie zderzak długości ciętego materiału.

Siłownik hydrauliczny z bezstopniową regulacją opadania ramienia, ułatwia dokładniejsze ustawienie prędkości do obramianego materiału.

Wyłączniki krańcowe uniemożliwiają przypadkowe włączenie maszyny podczas wymiany piły. A także wyłączenie maszyny po każdym zakończonym cyklu pracy.

Zastosowany system chłodzenia wydłuża wytrzymałość taśmy tnącej przy cięciu grubych materiałów.

Charakterystyka maszyny:Masywna, stabilna i dopracowana konstrukcja oraz ramię wykonane z jednolitego odlewu żeliwnego zapewnia maszynie bardzo dużą sztywność i stabilność przy cięciu, co skutkuje precyzją cięcia i długą bezawaryjną pracą.

Budowa jak i zastosowanie taśmy tnącej o szerokości 20 mm, umożliwia w pełni wykonywanie wieloseryjnych cięć zarówno profili jak i pełnych detali.

W procesie cięcia głównym ruchem skrawającym jest przesuwanie taśmy tnącej a posuw opadania ramienia.

Szybkość opadania ramienia (szybkość cięcia) regulowana jest za pomocą siłownika hydraulicznego.

Napęd od silnika na koło napędzające taśmę przenoszone jest za pomocą bezobsługowej przekładni ślimakowej.

Maszyna posiada dwa biegi, które odpowiadają za prędkość taśmy. 32 oraz 72 m/min.

W zestawie zderzak ciętego materiału, instrukcja obsługi PL oraz komplet narzędzi.

Szybkość posuwu regulowana jest na pulpicie sterowniczym przecinarki.

W dolnym położeniu ramienia ( po przecięciu materiału) napęd taśmy tnącej i układ chłodzenia jest wyłączany automatycznie.

Bezpieczeństwo zapewnią osłony taśmy tnącej oraz mikro wyłączniki zatrzymujące pracę silnika po zakończeniu cyklu ciecia lub otwarciu którejkolwiek z osłon, dodatkowe zabezpieczenie polega na wyłączeniu automatycznym przecinarki w przypadku zerwania się taśmy tnącej.

Silnik wyposażony jest w bezpieczniki termiczne nowej generacji.

Podstawa zabudowana jest jako sztywny korpus spawany z blach stalowych. Wewnątrz znajduje się osobny zbiornik chłodziwa z elektropompą i dużą wanną odpływową.

Ukształtowanie górnej części podstawy stanowi wannę do odprowadzania chłodziwa i wyłapywania wiórów powstałych podczas cięcia materiału.

Do podstawy zamocowany jest żeliwnej konstrukcji stół roboczy z obrotowym ramieniem i pulpitem sterującym na oddzielnym postumencie.

Dane techniczneØ max.: 170 mmH x B max.: 210 x 170 mmRozmiar taśmy tnącej: 2085 x 20 x 0,9 mmZasilanie: 400V 1,1 kWReg. opadania ramienia: Siłownik hydraulicznyPrędkość opadania ramienia: Bezstopniowo 0-50 m/minPrędkość taśmy: 36 / 72 m/min.

Obrotowe ramię: do 60ºWysokość bazy imadła: 890 mmWaga: 200 kgMaksymalny zakres cięcia:Kąt 0°:Rura - ø170 mmProfil - 170 x 210 mmKwadrat - 170 x 170 mmKąt 45°:Rura - ø120 mmProfil - 120 x 110 mmKwadrat - 110 x 110 mmKąt 60°:Rura - ø70 mmProfil - 70 x 60 mmKwadrat - 60 x 60 mm
