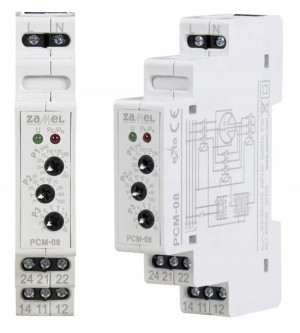

Przekaźnik czasowy gwiazda trójkąt F&F PCG-417

Opis

Przekaźnik czasowy do rozruchu silników gwiazda-trójkątZAMEL PCM-08Sterowanie rozruchem silników trójfazowych metodą przełączania uzwojeń w układzie GWIAZDA-TRÓJKĄTRegulacja czasu przerwy pomiędzy przełączaniem z układu gwiazdy na trójkątObniżenie prądów w przypadku rozruchu silników o dużych mocachWyzwalanie po załączeniu napięcia zasilającegoDwa niezależne wyjścia przekaźnikowe, beznapięciowe 2 x NO/NC o obciążalności 10 ARegulacja czasu rozruchu w układzie gwiazdySygnalizacja napięcia zasilania dioda LED zielonaSygnalizacja stanu przekaźnika i odmierzania czasu dioda LED czerwonaObudowa jednomodułowa na szynę TH35Zestaw zawiera:Przekaźnik czasowy do rozruchu silników gwiazda-trójkąt PCM-08Instrukcję obsługiInstrukcja obsługi dołączona poniżej w "Dodatkowych informacjach"Przekaźnik wykorzystuje się w układach sterowania silników trójfazowych metodą przełączania uzwojeń.

Ten sposób sterowania pozwala na obniżenie prądów rozruchowych w przypadku większych jednostek silnikowych o mocach powyżej 4-5 kW oraz zapewnia bezpieczeństwo takiego sposobu sterowania.

PCM-08 posiada dwa niezależne wyjścia przekaźnikowe włączane zgodnie z nastawami potencjometru P1-P3.

Możliwa jest nastawa czasu rozruchu w układzie gwiazdy oraz czasu przerwy pomiędzy przełączeniem z układu gwiazdy na trójkąt.

Działanie przekaźnika wyzwalane jest podaniem napięcia zasilającego na zaciski L,N.

Opis produktuZaciski zasilającePotencjometr P1 nastawa wartości czasu przerwy między przełączeniem z gwiazdy na trójkąt ( nastawa skokowa)Potencjometr P3 mnożnik wartości czasu rozruchu w układzie gwiazdy 110 (nastawa skokowa)Zaciski wyjściowe przekaźnika PK2 (24, 21, 22)Zaciski wyjściowe przekaźnika PK1 (14, 11, 12)Sygnalizacja zasilaniaSygnalizacja stanu pracy urządzeniaPotencjometr P2 nastawa wartości czasu rozruchu w układzie gwiazdy (nastawa płynna)Dane techniczne:Zaciski zasilania: L, NZnamionowe napięcie zasilania: 230 V ACTolerancja napięcia zasilania: -15 / +10 %Częstotliwość znamionowa: 50 HzZnamionowy pobór mocy: 0,8 WKontrolka załączenia zasilania: dioda LED zielonaKontrolka stanu urządzenia: dioda LED czerwonaNastawa czasu przerwy pomiędzyprzełączeniem z gwiazdy na trójkąt: dyskretna – 8 / 250 msNastawa czasu rozruchu w układzie gwiazdy: 1 / 100 s z mnożnikiem 110Elementy wyjściowe: 2 x przekaźnikParametry styku przekaźnika: NO/NC – 10 A / 250 VACLiczba zacisków przyłączeniowych: 8Przekrój przewodów przyłączeniowych: 0,2 do 2,5 mm2Temperatura pracy: -20 / +50 °CPozycja pracy: dowolnaMocowanie obudowy: szyna TH35 ( obudowa 1-MOD )Stopień ochrony obudowy: IP20Klasa ochronności: IIKategoria przepięciowa: IIStopień zanieczyszczenia: 2Napięcie udarowe: 1 kV (PN-EN 61000-4-5)Wymiary: jednomodułowa 90x17,5x66 mmWaga: 0,08 kgZgodność z normami: PN-EN 60669-1, PN-EN 60669-2-1, PN-EN 61000-4-2,3,4,5,6,11
