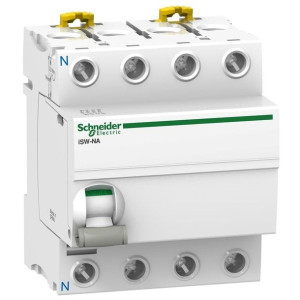

Schneider Acti 9 Rozłącznik Isw-na 63a 3p A9s70763

Opis

Schneider Electric, Rozłącznik z możliwością dobudowy wyzwalacza iSW-NA-63-3N 63A 3N-biegunowy, A9S70763Parametry podstawoweGama produktów: Acti 9Nazwa produktu: Acti 9 iSW-NATyp produktu lub komponentu: RozłącznikSkrócona nazwa urządzenia: ISW-NAZastosowanie urządzenia: Sterowanie, IsolationOpis biegunów: 4PPołożenie neutralne: LEFTKategoria użytkowania: AC-22A zgodnie z EN/IEC 60947-3Funkcja izolacyjna: Tak zgodnie z EN/IEC 60947-3Parametry uzupełniająceZnamionowy prąd łączeniowy [Ie]: 63 A 400/415 V AC 50/60 Hz[Ue] znamionowe napięcie łączeniowe: 400/415 V prąd przemienny (AC) 50/60 HzZnamionowy prąd załączalny zwarciowy [Icm]: 5 kA rozłącznik izolacyjny samodzielny[Icw] znamionowy prąd krótkotrwały wytrzymywany: 800 A/1 sZnamionowe napięcie izolacji [Ui]: 500 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60947-3Znamionowe napięcie udarowe wytrzymywane [Uimp]: 6 kV zgodnie z EN/IEC 60947-3Typ sterowania: Dźwignia, Zdalne wyzwalanieSygnalizacja lokalna: Wskaźnik zał/wyłWskazanie położenia styku: TakSposób montażu: ZatrzaskowyPodstawa montażowa: Szyna DINDopasowanie do szyn łączeniowych i bloków rozdzielczych: Góra lub dół : takSzerokość w modułach 9 mm: 8Wysokość: 85 mmSzerokość: 72 mmGłębokość: 74 mmMasa produktu: 0.3 kgKolor: BiałyTrwałość mechaniczna:20000 cyklTrwałość elektryczna: 10000 cyklPrzyłącza - zaciski: Zaciski typu tunelowego: (góra lub dół) 1 kabel (kable) 1...25 mm² giętki z końcówka kabla, Zaciski typu tunelowego: (góra lub dół) 1 kabel (kable) 1...35 mm² sztywny bez końcówka kabla, Zaciski typu tunelowego: (góra lub dół) 1 kabel (kable) 1...25 mm² giętki bez końcówka kablaDługość izolacji zdejmowanej z kabla: 14 mmMoment dokręcania: 3.5 N.mZgodność produktu: WyzwalaczŚrodowisko pracyNormy EN 60947-3, IEC 60947-3Stopień ochrony IP: IP20Stopień zanieczyszczenia: 3 zgodnie z IEC 60947-3Tropikalizacja: 2Wilgotność względna: 95 % w 55 °CTemperatura otoczenia dla pracy urządzenia: -35...70 °CTemperatura otoczenia dla przechowywania: -40...85 °CAparatura modułowa Acti 9 Schneider Electric wyznacza najwyższe standardy w zakresie bezpieczeństwa instalacji elektrycznych oraz możliwości sygnalizacji i sterowania z wykorzystaniem systemów komunikacyjnych. Aparatura modułowa Acti 9 zapewnia bezpieczeństwo podczas konserwowania instalacji przez cały okres jej eksploatacji. Systemy aparatury modułowej Acti 9 zostały zaprojektowane tak, by zminimalizować czas przestoju i zapobiegać niezamierzonym wyzwoleniom. Aparatura modułowa Acti 9 upraszcza końcowy rozdział energii w budynkach i zakładach przemysłowych. W miarę pojawiania się nowych standardów instalacji lub zmian wymagań dotyczących budynków, aparaturę modułową Acti 9 można łatwo rozbudować. Jest to elastyczny i otwarty system, którego kompleksowe i zintegrowane elementy mogą komunikować się z każdym systemem zarządzania budynkiem. Urządzenia aparatury Acti9 gwarantują pełne bezpieczeństwo podczas obsługi dzięki VisiSafe.
