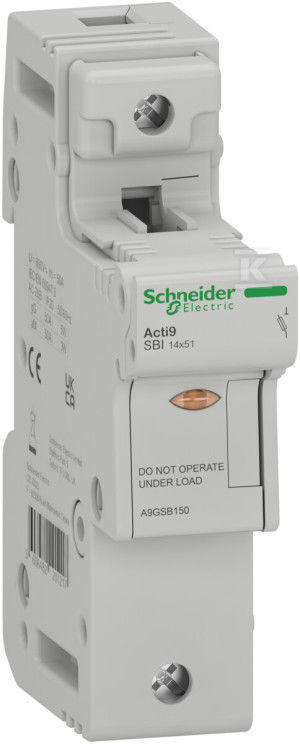

Тримач запобіжника, Acti9 SBI, 1P, 50A, розмір вставки 14 x 51 mm, SBI-50-1
Opis
### Роз'єднувач-запобіжник Acti9 SBI для захисту ланцюгівОснова запобіжника Acti9 SBI — це роз'єднувач-запобіжник низької напруги, розроблений для промислових та будівельних застосувань. Пристрій забезпечує **захист від перевантаження та короткого замикання** в електричних мережах з напругою до **690 В змінного струму**, пропонуючи високу комутаційну здатність для однофазних ланцюгів.Конструкція на **одному полюсі** дозволяє точне керування окремими ланцюгами, що робить її ідеальним рішенням для розгалужених установок, які вимагають селективного захисту. Номінальний струм **до 50 А (In)** забезпечує використання у широкому спектрі застосувань — від живлення пристроїв автоматизації до захисту освітлювальних ланцюгів.#### Конструкція та технічні параметриПристрій характеризується **компактною модульною конструкцією** шириною **1,5 модуля DIN (26,5 мм)**, що дозволяє ефективне використання простору в електричних щитах. Загальні габарити становлять **(шир.) 26,5 мм x (вис.) 107 мм x (глиб.) 70 мм**, а глибина встановлення — **50,5 мм**.**Монтаж на DIN-рейку** забезпечує швидку установку в стандартних модульних щитах, усуваючи потребу в додаткових кріпильних елементах. Шрубні затискачі дозволяють підключення як **жорстких мідних кабелів (1 кабель), так і гнучких мідних кабелів (1 кабель)** з перетином від **2,5 мм² до 25 мм²**.Момент затягування з'єднання становить **3,5 Нм для викрутки типу PZ2**, що гарантує надійне електричне з'єднання при збереженні простоти монтажу. Ступінь забруднення становить **3**, що відповідає типовим промисловим умовам.#### Застосування та сумісністьПристрій сумісний з **циліндричними плавкими вставками розміром 14x51 мм** та підтримує дві основні криві характеристики:**Крива gG** — загального призначення — забезпечує захист від перевантаження та короткого замикання, ідеальна для стандартних ланцюгів живлення електронних та освітлювальних пристроїв.**Крива aM** — для двигунних застосувань — спеціалізується на захисті від короткого замикання при навантаженнях з високим піковим струмом, добре підходить для застосувань з електричними двигунами.Пристрій знаходить застосування в різноманітних середовищах: від будівельних установок через легку промисловість до обладнання OEM (Original Equipment Manufacturer). Особливо ефективний там, де потрібен селективний захист окремих ланцюгів та можливість швидкої заміни плавкої вставки.#### Безпека та відповідністьПродукт відповідає вимогам стандарту **IEC EN 60 947-3**, що підтверджує його відповідність міжнародним стандартам безпеки для роз'єднувачів-запобіжників низької напруги.Оптичний індикатор спрацювання дозволяє швидку ідентифікацію стану плавкої вставки — у разі її перегорання користувач отримує миттєву візуальну інформацію, що вимагає сервісного втручання.Ступінь захисту **IP20** забезпечує базову стійкість до дотику пальцем та доступу твердих тіл розміром більше 12 мм, що достатньо для стандартного внутрішнього монтажу в електричних щитах.Пристрій працює в діапазоні температур від **-20°C до +60°C**, а температура зберігання становить від **-40°C до +80°C**. Робочий температурний діапазон дозволяє використання в різних умовах навколишнього середовища.Відсутність можливості одночасного розмикання полюса N та відсутність функції блокування моделі забезпечують простоту експлуатації при збереженні повної функціональності базового застосування як роз'єднувача-запобіжника.
