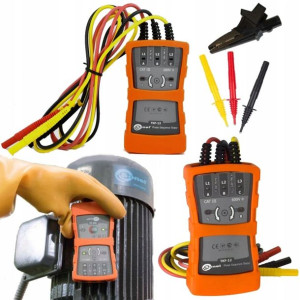

SONEL TKF-12 Tester Kolejności Faz Wskaźnik Zestaw
Opis
Tester Kolejności FazSONEL TKF-12✔️ Wskazywanie kolejności faz w sieciach o napięciach 160...690 V AC✔️ Praca w sieciach o częstotliwości 10...70 Hz✔️ Sygnalizacja świetlna obecności napięcia✔️ Przewodowe wskazanie kierunku obrotów silnikaZestaw zawiera: 1 szt. Tester Kolejności Faz SONEL TKF-123 szt. Sondy Ostrzowej 1 KV (czerwona, czarna, żółta) 1 szt. Krokodylek czarny 1 kV 20 A Deklaracja sprawdzeniaInstrukcja obsługi w języku polskimZastosowanie✔️ WSZECHSTRONNOŚĆ- Łatwe i dokładne pomiary gniazd przemysłowych 16-, 32- i 63-amperowych dzięki opcjonalnym adapterom AGT-16, AGT-32 i AGT-63.✔️ ZAPOBIEGANIE- Akcesoria standardowe, dołączone do zestawów, pozwalają na szybką weryfikację, czy po podłączeniu zasilania silnika jego wał będzie wirować w poprawnym kierunku. W przeciwnym wypadku silnik lub napędzane nim urządzenie może ulec zniszczeniu.✔️ INTUICYJNE, BEZPROBLEMOWE PODŁĄCZENIE- Różnokolorowe przewody, krokodylki i sondy pomiarowe umożliwiają podłączenie przyrządu do badanego obiektu - szybko i bezproblemowo.
Przeznaczenie✔️ Unikalne testery TKF-12, TKF-12L i TKF-13 zostały zaprojektowane, by kontrolować 3-fazowe instalacje elektryczne w szerokim zakresie napięć międzyfazowych (w zakresie 35…690 V, częstotliwość do 70 Hz) w obwodach rozdzielczych. Wskazanie pola wirującego i kierunku obrotów wału silnika odbywa się m.in. metodą bezdotykową.
TEST KIERUNKU WIROWANIA FAZ1. Podłączyć sondy pomiarowe testera do punktów, gdzie występuje spodziewane napięcie trójfazowe (rysunek)2. Jeśli fazy w danych punktach pomiarowych są zgodne z opisem L1, L2, L3 na testerze, zaświeci się zielona dioda R, w przeciwnym wypadku czerwona dioda L.3. Świecenie danej kontrolki (L1, L2, L3) sygnalizuje istnienie napięcia międzyfazowego większego niż 136 V między odpowiadającą jej sondą a którąś z pozostałych sond.❗️ Błędne wskazania mogą być powodowane przez:- Podłączenie dwóch sond do jednej fazy,- Podłączenie jednej z sond do przewodu neutralnego,- Brak podłączenia którejś z sond do sieci energetycznej.
SPECYFIKACJA TECHNICZNA: Zakres nominalnych napięć międzyfazowych: 160...690 V ACMaksymalne międzyfazowe napięcie pracy: 760 V ACZakres częstotliwości: 10...70 Hz DANE OGÓLNE: Temperatura pracy: -10...+45°CTemperatura przechowywania: -20...+60°CWilgotność robocza: 20...80% Zasilanie testera: z testowanej sieci do 15 min dla napięcia maksymalnegoWymiary (z holsterem i bez przewodów) 130 x 72 x 31 mmKategoria pomiarowa zgodnie z PN-EN 61010 i PN-EN 61557: CAT III 600 V Rodzaj izolacji zgodnie z PN-EN 61010-1: podwójna
