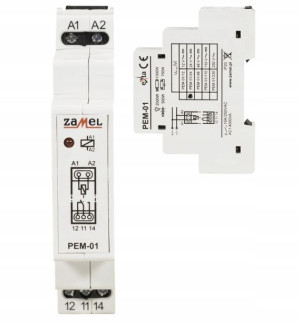

Przekaźnik Elektromagnetyczny 24V PEM-01/024 ZAMEL

Opis

Przekaźnik elektromagnetycznyZAMEL PEM-01/024 ✔️ Zwiększenie prądów obciążenia odbiorników energii ✔️ Kontrolka stanu przekaźnika ✔️ Współpraca z urządzeniami sterowania o typowych poziomach napięć: 24 V AC/DC ✔️ Maksymalne obciążenie 1×16 A ✔️ Przekaźniki elektromagnetyczne można wykorzystywać gdy istnieje potrzeba zwiększenia prądów obciążenia odbiorników energii elektrycznej. ✔️ Zapewniają galwaniczną izolację pomiędzy układem sterowania a obciążeniem. ✔️ Posiadają na wyjściu beznapięciowe styki NO/NC, co pozwala na podłączenie napięcia z przedziału 24V AC/DC.

Opis produktuZaciski zasilania (A1)Kontrolka stanu przekaźnikaZaciski wyjściowe przekaźnika (12, 11, 14)Zaciski zasilania (A2)Montaż i podłączenieRozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.

Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

Zamontować urządzenie PEM-01 w rozdzielni na szynie TH 35.

Podłączyć przewody pod zaciskizgodnie ze schematem podłączenia.

Załączyć obwód zasilania.

Dane techniczne:Wymiary: jednomodułowa (17,5 mm) 90×17,5×66 mmWaga: 80 gZnamionowe napięcie zasilania: 24V AC/DCNapięcie maksymalne styków: 250VKategoria użytkowania: AC1Moc maksymalna przekaźnika: 4000 VAUkład styków: 1NO/NCPrąd przekaźnika: 16AZnamionowy pobór prądu: 15 mAStopień ochrony obudowy: IP20Mocowanie obudowy: szyna TH35 (PN-EN 60715)
