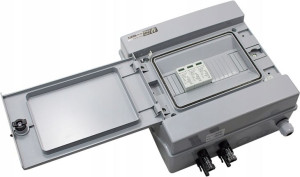

Rozdzielnia Fotowoltaiczna Wyposażona Rh-8 1000v
Opis
ROZDZIELNIA HERMETYCZNA RH-8 WYPOSAŻONA W OGRANICZNIK 3P 1000V DC B+CELEKTRO-PLASTZESTAW FOTOWOLTAICZNY GOTOWY DO PODŁĄCZENIAROZDZIELNICA RH-8DANE TECHNICZNE:Klasa ochronności - IIUni- 1500 VIn - 100 AStopień ochrony - IP 65Listwy zaciskowe - N+PEModuły w rzędzie - 8Euroszyna - TH 35/7ROZDZIELNICE POSIADAJĄ CERTYFIKAT JAKOŚCI - TÜV RheinlandZESTAW ZAWIERA:ROZDZIELNICA RH-8 IP65 1500V - 1sztOGRANICZNIK FOTOWOLTAICZNY 3P B+C 1000V DC - 1sztZŁĄCZE MC4 - 2 KOMPLETYKABLE SOLARNE CZARNY I CZERWONY 6mm2DŁAWIK KABLOWY PG-13,5 - 1sztRozdzielnice fotowoltaiczne są wyposażone w aparaturę chroniącą panele fotowoltaiczne i falowniki PV w instalacjach fotowoltaicznych przed przepięciami w obwodach DC, zwarciami wywołanymi wyładowaniami atmosferycznymi. Doceniane na rynkach europejskich rozdzielnice NEOseries RH teraz w wersji z tworzywa odpornego na UV idealnie nadają się do montażu wewnątrz i na zewnątrz pomieszczeń. Posiadają wysoki stopień ochrony IP65, stopień wytrzymałości mechanicznej IK07 oraz II klasę ochronności. Napięcie znamionowe obudowy wynosi 1500 V. Warystorowe ochronniki przepięć zapewniają klasę ochrony T1+T2 i gwarantują napięciowy poziom ochrony Up < 3,5 kV. Niezawodne złącza MC4 do podłączenia łańcuchów modułów oraz dławik PG-16 zwiększają szybkość montażu i bezpieczeństwo.
OGRANICZNIK FOTOWOLTAICZNYDANE TECHNICZNE:Liczba modułów - 3Typ - T1+T2Napięcie pracy trwałej - 1000V DCPrąd znamionowy wyładowczy 8/20 us - 20kAGraniczny prąd znamionowy wyładowczy 8/20 us - 40kANapięciowy poziom ochrony -3,5kVMaks. przekrój przewodu (jedno-/wielodrutowego)-35 mm²Maks. przekrój przewodu elastycznego-25 mm²Ogranicznik Przepięć BY7-40 o nr kat. 87.740, jego główne zadanie to ochrona instalacji fotowoltaicznych, zabezpiecza moduły PV przed przepięciami łączeniowymi oraz wyładowaniami atmosferycznymi. Ogranicznik jest przystosowany do montażu na szynie TH35, zajmuje 54 mm szerokości (wielkość 3 modułów 18mm). Główne parametry techniczne potwierdzone deklaracją CE to: Iimp: 5kA, Imax: 40kA, In: 20kA, Uc: 1000VDC, Up: 3.5kV
