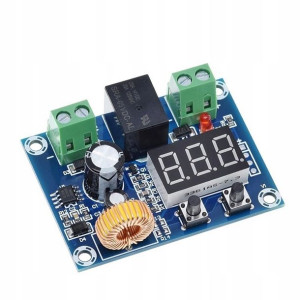

Zabezpieczenie akumulatora przed rozładowaniem

Opis

Zabezpieczenie akumulatora przed nadmiernym rozładowaniem działający z napięciem w zakresie od 6V do 36V. Moduł posiada wyświetlacz pokazujący aktualne napięcie na podłączonej baterii oraz 2 przyciski pozwalające w prosty sposób ustawić dolne graniczne napięcie przy jakim ma nastąpić odcięcie zasilania oraz napięcie przy którym moduł ma ponownie puścić dalej napięcie po doładowaniu akumulatora. Dzięki niemu nie dopuścisz do rozładowania baterii poniżej bezpiecznego poziomu co wpłynie pozytywnie na jej kondycje i żywotność oraz zabezpieczy przed uszkodzeniem. Na płytce znajduje się dioda sygnalizująca stan przekaźnika.

W zależności od wersji:Przy pierwszym użyciu należy skalibrować moduł bo prawdopodobnie będzie pokazywał przekłamaną wartość napięcia podpiętego akumulatora.

W tym celu należy podpiąć moduł do akumulatora, który będzie zabezpieczał, sprawdzić multimetrem faktyczną wartość na tym akumulatorze. Kolejno przytrzymujemy dłużej + do czasu aż cyfry na wyświetlaczu zaczną migać i klawiszami +/- ustawiamy wartość zgodną ze wskazaniem multimetru.

Konfiguracja modułu:Naciśnij 1 raz + aby wyświetlić aktualnie ustawioną wartość napięcia odłączenia zasilania. Naciśnij szybko 2 razy +, zacznie migać kropka - teraz ustaw preferowaną wartość odłączenia zasilania. Poczekaj 3 sekundy wartość zostanie zapamiętana.

Naciśnij 1 raz - aby wyświetlić aktualnie ustawioną wartość histerezy.

Naciśnij 2 razy - zacznie migać kropka - teraz ustaw wartość o jaką musi wzrosnąć napięcie aby uruchomić ponownie zasilania z akumulatora. Po 3 sekundach wartość zostanie zapamiętana.

Specyfikacja:obsługiwane napięcie: 12V do 36V DCdokładność pomiaru: 0.1Vzużycie energii: mniej niż 1Wprzekaźnik obsługuje: 250V AC i 10A albo 14V DC i 20Awymiary: 57mm z 42mm x 19mmZabezpieczenie akumulatora przed rozładowaniem XH-M609 12-36V
