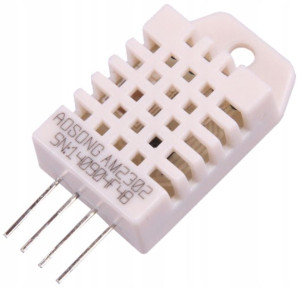

Czujnik temperatury i wilgotności DHT22

Opis

Czujnik temperatury i wilgotności DHT22✅ Czujnik temperatury i wilgotności DHT22 1wirePopularny czujnik temperatury i wilgotności powietrza z interfejsem cyfrowym, jednoprzewodowym. Układ można obsługiwać przy pomocy mikrokontrolera lub dowolnego zestawu uruchomieniowego np. Arduino.

Specyfikacja:Zasilanie: 3 - 6VŚredni pobór prądu: 0,2 mAPomiary TemperaturyZakres pomiarowy: -40°C -  +80°CRozdzielczość: 8-bitów (1 °C)Dokładność: 0,5°CZakres pomiarowy wilgotności: 20 - 90 %RHRozdzielczość: 8-bitów (±1 % RH*)Dokładność:  ±4 RH* (przy 25 °C)Zakres pomiarowy: 6 - 30sWyście: single busKomunikacja z czujnikiem DHT22Czujnik temperatury i wilgotności DHT22 komunikuje się z nadrzędnym mikrokontrolerem za pomocą 1-liniowego interfejsu szeregowego. Transmisję ramki danych inicjuje master (mikrokontroler) poprzez wysłanie sekwencji stanów logicznych: L → H. Po otrzymaniu takiego zapytania czujnik rozpoczyna nadanie danych w kolejności od najstarszego bitu. Cała ramka ma długość 40 bitów i obejmuje następujące pola danych: części całkowitą i ułamkową odczytu wilgotności (po 8 bitów), części całkowitą i ułamkową odczytu temperatury (również po 8 bitów) oraz sumę kontrolną (1 bajt). Wartości stanów logicznych (bity 0 i 1) są kodowane jako dwufazowe impulsy o zróżnicowanym czasie trwania (stan L przez 50 us i następujący po nim stan H przez czas 26-28 us oznacza logiczne zero; logiczna jedynka jest kodowana przez impuls „H” o czasie trwania 70 us). W celu uniknięcia kolizji na szynie danych, linia GPIO mikrokontrolera przeznaczona do pracy w roli wejścia/wyjścia danych powinna być skonfigurowana jako wyjście typu otwarty dren (OD).

Kod w sklepie internetowym: 03607Waga: 0.005
