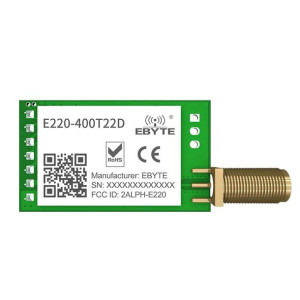

Moduł radiowy E220-400T22D LoRa 433MHz

Opis

Moduł komunikacyjny UART E220-400T22D LoRa 433MHz 5kmModuł do bezprzewodowej transmisji szeregowej UART. E220-400T22D renomowanej firmy Ebyte oparty jest na układzie LLCC68 amerykańskiej firmy Semtech. Semtech LLCC68 o maksymalnej mocy 22dBm pozwala na transmisję na odległość ok 5km. Wszystkie wejścia i wyjścia modułu E220-400T22D zostały dla Twojej wygody wyprowadzone do goldpin raster 2.54mm. Wejścia/wyjścia układu: M0 - wejście konfigurująceM1 - wejście konfigurująceRXD - wejście TTL UARTTXD - wyjście TTL UARTAUX - wyjście (wsparcie dla wybudzenia over the air)VCC - napięcie zasilania 3 - 55VGND - masa Konfiguracja modułu przy pomocy M1 i M0: 0/0 - transmisja bezpośrednia (transparentna)0/1 - moduł jako nadajnik1/0 - moduł jako odbiornik1/1 - moduł w Deep SleepDane techniczne Częstotliwość programowalna: 410~493MHzCzułość odbioru: -147dBmPrędkość transmisji: 2.4 - 62.5kbpsOdległość testowa: 5000m (na wolnym powietrzu, z maksymalną mocą, zysk anteny 5dBi, wysokość 2m, szybkość transmisji danych: 2,4kbps)Interfejs komunikacji: szeregowy UARTTyp wyjścia antenowego: SMA-KZasilanie: 3.3 - 5.5VZużycie prądu podczas trybu czuwania (deep sleep): 5uAZużycie prądu podczas pracy przy mocy 20dBm: 110mAMax Wilgotność pracy: 90%Temperatura pracy: -40 +85
